Na sloupech elektrického vedení stále hynou desetitisíce dravců

Autor: Vlasta  Škorpíková, Václav Hlaváč, Zbyněk Janoška

Na sloupech elektrického vedení  stále hynou desetitisíce dravců

Již od osmdesátých let minulého století se organizace ochrany přírody zabývají problémem úrazů ptáků elektrickým proudem na linkách vysokého napětí. I přes vynaložené úsilí však počty zraněných a usmrcených ptáků dosud významněji neklesají. Historie řešení tohoto problému včetně dosud používaných metod zabezpečování sloupů byla v časopise Ochrana přírody již popsána (Hlaváč, Neuwirthová, Koubová, 2012). Poznatky minulých let ukazují, že hlavní překážkou při omezování počtu úrazů ptáků je absence systematického terénního monitoringu.

Stále totiž chybí údaje nejen o tom, které typy konstrukcí způsobují nejvyšší mortalitu, ale i o tom, jak účinné jsou ve skutečnosti prvky instalované k ochraně ptáků. Odhadnout bezpečnost jednotlivých řešení jen z technických parametrů je totiž značně problematické – obtížné je ověřit například kvalitu a životnost použitých materiálů, komplikované je ale také odhadnout a zohlednit chování širokého spektra ptáků, kteří na sloupy dosedají. Jde o druhy od velikosti poštolky až po orly či čápy, kteří na sloupy nejen usedají, ale často zde i konzumují potravu, kálejí, páří se, účastní se šarvátek, někdy se i pokoušejí stavět hnízda atd., to vše za různých klimatických podmínek, za deště, bočního větru apod.

prihradovy_sloup

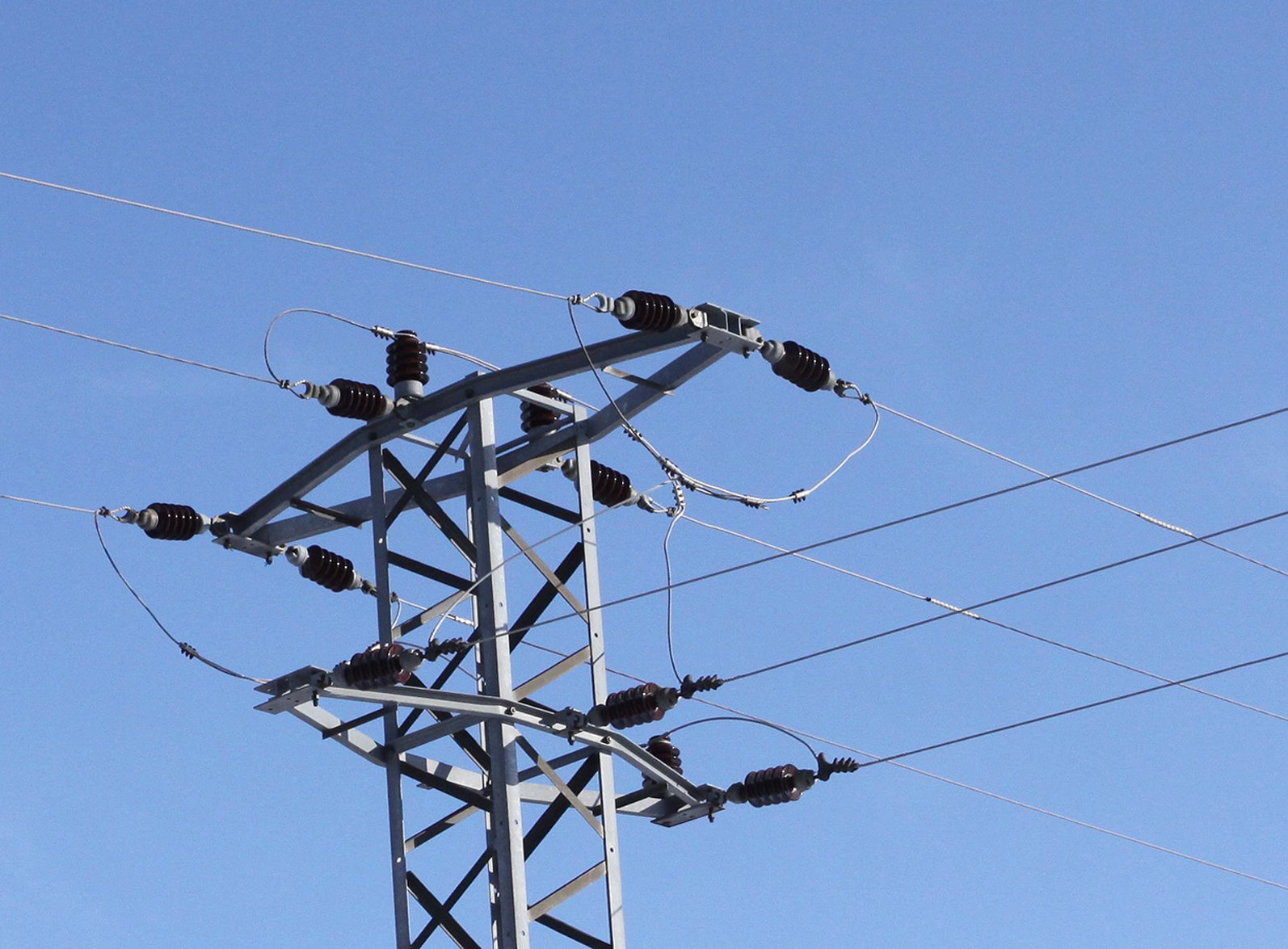

Odbočovací nebo rohové příhradové sloupy patří k nejnebezpečnějším
konstrukcím. Foto Václav Hlaváč


Nový projekt monitoringu
Zkušenosti ukázaly, že jedinou možností, jak získat objektivní údaje o (ne)bezpečnosti jednotlivých typů sloupů, konzol i o funkčnosti ochranných prvků, je systematický monitoring linek vysokého napětí. AOPK ČR proto připravila projekt z EHP fondů, s cílem získat maximum údajů o mortalitě ptáků na linkách vysokého napětí. Projekt byl součástí úkolu „Komplexní přístup k ochraně fauny terestrických ekosystémů před fragmentací krajiny v ČR“ a jeho realizace proběhla v letech 2015 a 2016. V první fázi byla zpracována podrobná metodika monitoringu včetně výběru oblastí, kam bude terénní úsilí zacíleno. Dále bylo nutné vytvořit tým spolehlivých spolupracovníků a provést jejich proškolení.

ParatIII

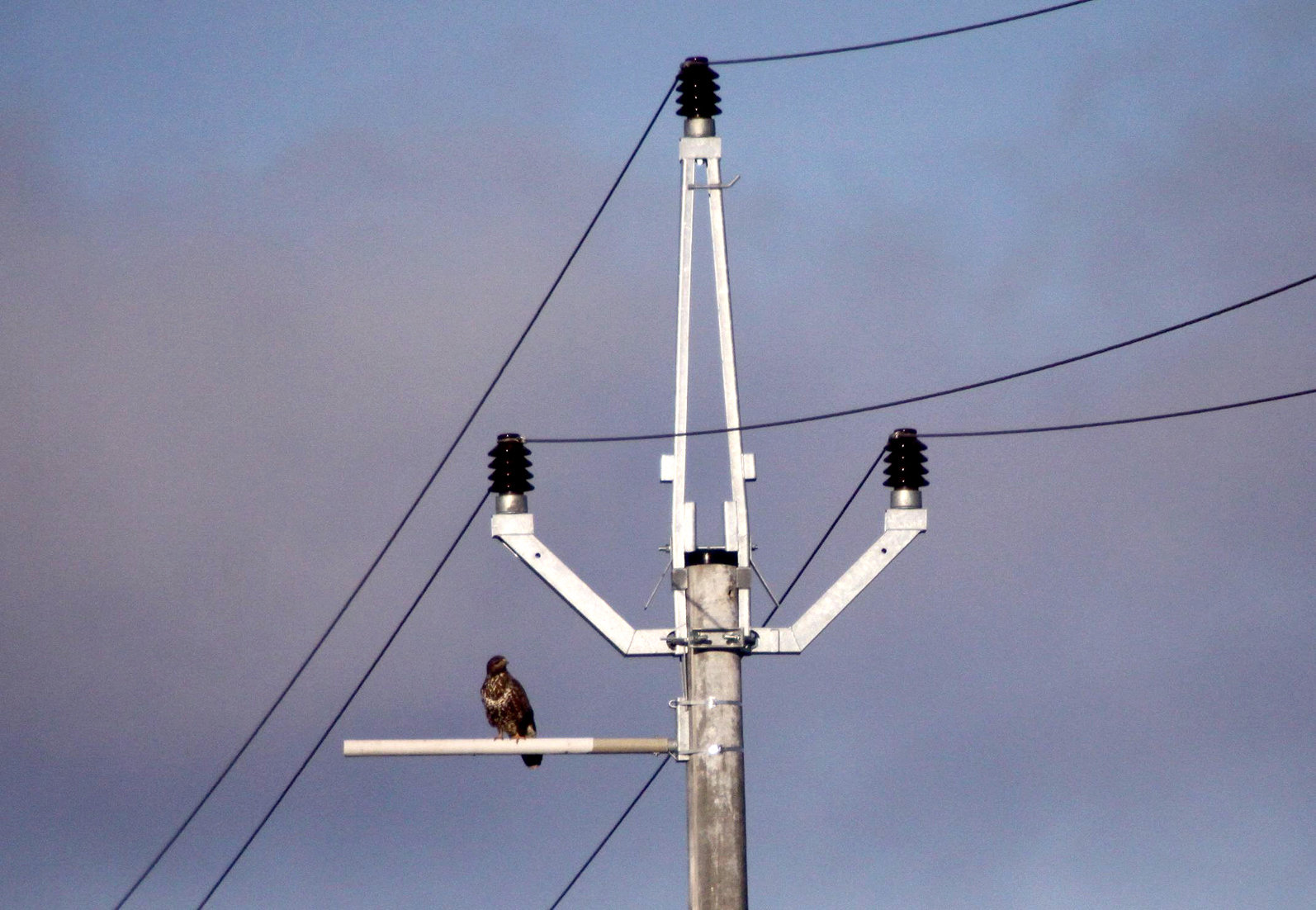

Jediným sloupem s nulovou mortalitou je typ Pařát III v přímém úseku,
s bidlem umožňujícím bezpečné dosedání ptáků. Foto Václav Hlaváč

Terénní práce byly zahájeny v srpnu 2015 a trvaly do dubna 2016. V této době 22 terénních pracovníků prověřilo celkem 6 429  km linek vysokého napětí, na kterých zkontrolovalo 76 432 sloupů. Každý sloup byl popsán v elektronickém formuláři tak, aby bylo možné statistické vyhodnocení. Zaznamenány byly zejména souřadnice, typ sloupu (průběžný, rohový, odbočovací, koncový), materiál sloupu (dřevo, beton, železo), typ konzoly, typ izolátorů (podpěrné, závěsné, tahové), přítomnost zabezpečení proti úrazům ptáků a jeho stav (ochranné prvky bývají často poškozené či špatně instalované). Přílohou karty každého sloupu je také fotodokumentace, podle které lze zpětně ověřit sporné části z popisu sloupu. Součástí práce bylo zaznamenávání údajů o nalezených uhynulých ptácích – u těch byl zapisován druh (podle možnosti i pohlaví a stáří), dále přibližné stáří kadáveru a příčina úhynu (elektrický proud nebo náraz do vodiče). Každý nález byl vyfotografován a určen souřadnicemi. Zaznamenáváni byli i ptáci pohybující se v okolí sledované linky.
Během monitoringu bylo nalezeno 1326 uhynulých ptáků 61 druhů. Z toho 1170 zahynulo elektrickým výbojem (30 druhů) a 156 nárazem do vodiče (47 druhů). Vyšší počet druhů usmrcených nárazem do vodičů je dán skutečností, že tento typ mortality je ve srovnání s úrazy proudem méně selektivní – nárazy ohrožují prakticky všechny druhy ptáků, zatímco na sloupy usedá jen omezený počet druhů. Nejčastější obětí byla káně lesní, která tvořila 35 % (a téměř 40 % úhynů zapříčiněných výbojem), dále straka obecná (16 %) a poštolka obecná (12 %). 79 uhynulých ptáků patřilo mezi druhy zvláště chráněné (celkem 19 druhů). K významnějším patřili čáp bílý (11 ex.), holub doupňák (7 ex.), chřástal polní (2 ex.), jestřáb lesní (5 ex.), krkavec velký (25 ex.), luňák hnědý (2 ex.) nebo výr velký (7 ex.).


Odhad mortality
I když hlavním cílem monitoringu bylo posouzení bezpečnosti jednotlivých prvků vedení, rozsah dat umožnil odhadnout i počet ptáků, kteří hynou na sloupech elektrického vedení v ČR za rok. Výpočet vycházel ze skutečnosti, že počet zkontrolovaných sloupů tvoří cca 10 % všech sloupů VN na území ČR. Zohledněno bylo i to, že pro monitoring byly cíleně vybrány linky v oblastech s vyššími koncentracemi ptáků, u linek mimo sledované oblasti předpokládáme poloviční mortalitu. Nejobtížnějším úkolem při odhadu celkové mortality je určit, jaký podíl z celoročního úhynu tvoří ptáci nalezení v rámci jednorázové kontroly. V úvahu je nutno brát především skutečnost, že více než polovina ptáků po zásahu proudem neumírá přímo pod sloupem, ale poraněna odlétá do větší vzdálenosti, kde hyne v následujících dnech. Dalším faktorem je skutečnost, že část kadáverů nacházejících se v době kontroly pod linkou není při její kontrole nalezena. Podíl přehlédnutých úhynů byl na základě rešerše zahraniční literatury odhadnut na 15–25 %.

relativni_mortalita3

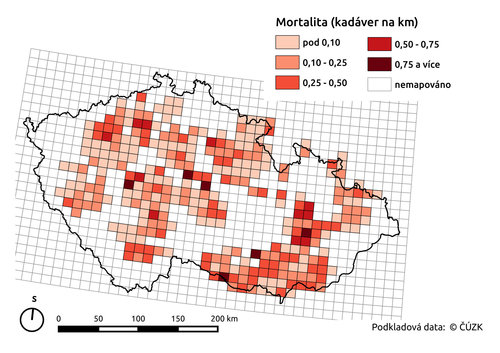

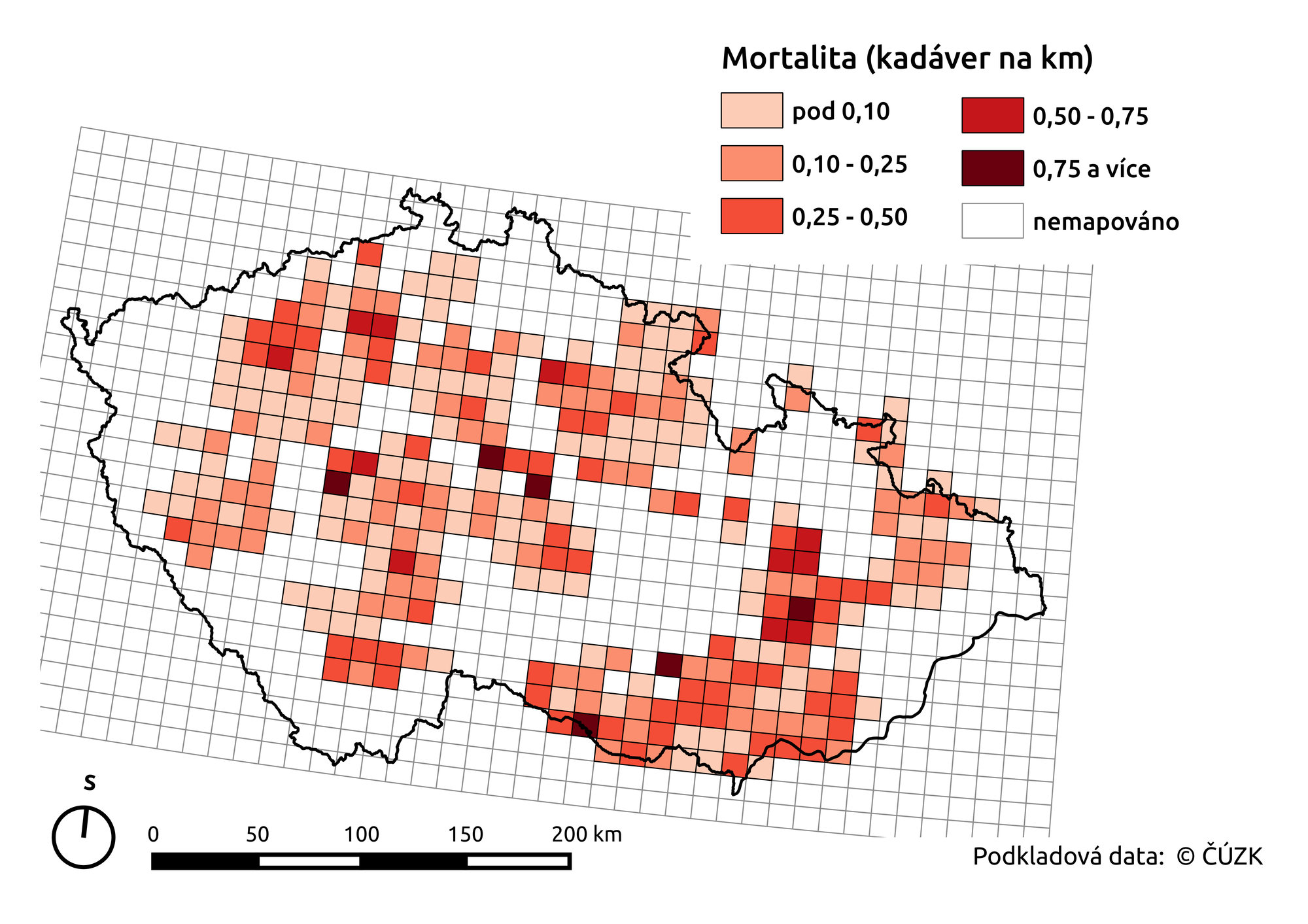

Mapa mortality ptáků na území České republiky. Zpracoval Zbyněk Janoška

Zdaleka nejobtížněji odhadnutelnou veličinou je však rychlost mizení nebo také délka setrvání kadáverů na místě úhynu. Tato doba je závislá na řadě faktorů, zejména na aktivitě predátorů (liška, divoké prase, jezevec, kuna apod.), klimatických podmínkách, na intenzitě a průběhu polních prací atd. Pro účely výpočtu bylo na základě literárních údajů a individuální zkušenosti autorů stanoveno, že 80–90 % ptáků, kteří na kontrolovaných linkách v průběhu roku uhynou, nemohlo být při jednorázové kontrole podchyceno, tedy že jednorázovou kontrolou bylo nalezeno 10–20 % kadáverů.


Kolik ptáků hyne na linkách elektrických vedení?
Výpočtem, který zohledňuje všechny výše uvedené parametry, bylo stanoveno, že na linkách vysokého napětí České republiky uhynulo v roce monitoringu cca 117 800 až 343 300 ptáků. Značný rozptyl odhadu je dán metodikou výpočtu, kdy u každého faktoru je brána v úvahu jeho minimální a maximální uvažovaná hodnota.

I pokud vezmeme v úvahu minimální odhad, tedy 117 800 usmrcených ptáků, je z výsledků zřejmé, že mortalita na sloupech elektrického vedení je pro řadu druhů faktorem, který rozhodující měrou ovlivňuje jejich populační vývoj. Například u nejběžnější káně lesní je při jejím téměř 35 % podílu na úhynech způsobených výbojem možné odhadnout celkovou roční mortalitu na sloupech až na 40 000 jedinců. Odhad velikosti naší hnízdní populace činí přitom max. 14 000 párů, odhad zimující populace 20 000–50 000 jedinců. Populace je dosud schopná ztráty na sloupech kompenzovat, v kombinaci s dalšími faktory by však snadno mohlo dojít ke zvrácení dosavadních trendů. U řady dalších, zejména větších a vzácnějších druhů ptáků, může být vliv sloupů ještě významnější, počty nalezených jedinců jsou však příliš nízké pro statisticky podložené závěry.
Na kterých sloupech umírají ptáci nejčastěji?

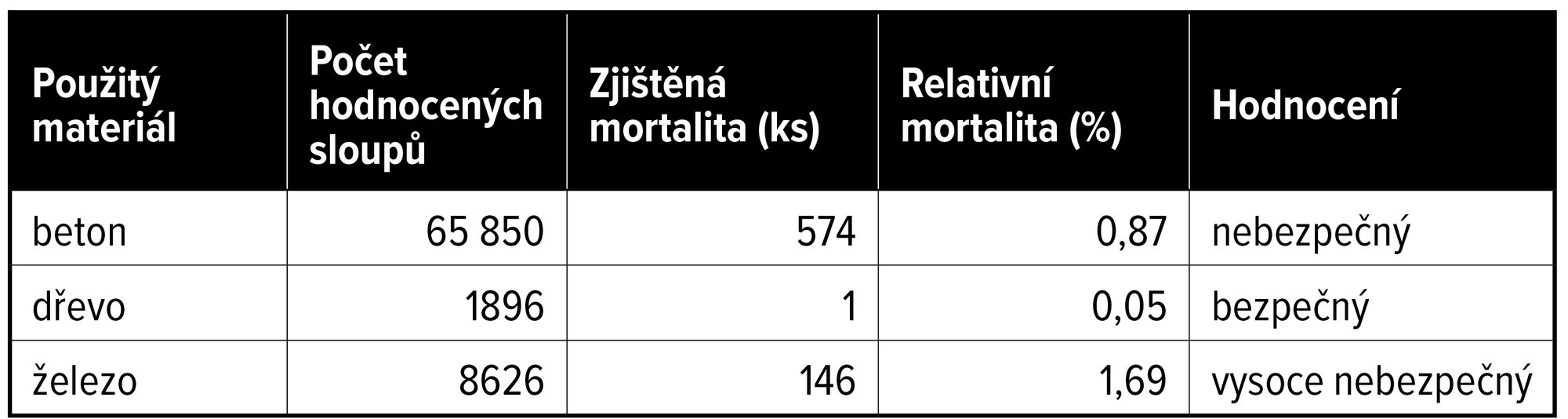

Tab. 1 Porovnání nebezpečnosti sloupů VN podle použitého materiálu

tabulka elektro

Hlavním cílem bylo ověřit bezpečnost jednotlivých typů sloupů, konzol a dalších prvků na nich z pohledu dosedajících ptáků. V tomto hodnocení byly zohledněny jen úhyny dravců, sov a krkavcovitých ptáků vyjma straky či sojky, protože mechanismus úhynu je u těchto druhů či taxonů obdobný a ovlivnitelný technickou úpravou konstrukcí. Následující kalkulace tedy vycházejí ze zaznamenaného úhynu 824 ptáků na 721 sloupech. Při celkovém počtu 76 432 kontrolovaných sloupů činí relativní mortalita vybraných skupin ptáků 0,94  %. (tzn., že úhyn byl zjištěn přibližně na každém stém sloupu). S touto hodnotou byla pak porovnávána relativní mortalita na jednotlivých typech konstrukcí. Hodnoceny byly hlavní typy sloupů, různé typy konzol, různé polohy izolátorů, jednotlivé prvky sloužící k zabezpečení sloupů apod. Vliv materiálu sloupu je patrný z tab. 1. Zjištěné rozdíly jsou statisticky významné a jasně prokazují vysokou nebezpečnost kovových (převážně příhradových) konstrukcí. Ještě výrazněji se rizikovost železných sloupů projevila při srovnání se sloupy betonovými v situacích, kdy všechny sloupy nesly stejný typ konzoly bez dalších technických nebo ochranných prvků – mortalita na sloupech železných byla téměř čtyřikrát vyšší. Je to dáno především jejich vysokou elektrickou vodivostí, díky níž dochází nejsnáze k výboji.
Podobně byly hodnoceny i různé typy konzol, účinnost používaných doplňků zajišťujících bezpečnost ptáků, vliv různých upevnění vodičů (izolátory podpěrné, závěsné nebo vodorovné – kotevní izolátory) apod.

K zajímavým zjištěním patří například:a

  • Přítomnost plastových hřebenů nepřináší dostatečné snížení mortality. Zásadním problémem je totiž velmi omezená trvanlivost – naprostá většina hřebenů je dnes poškozená, jednotlivé hroty jsou často vylámané. V takových případech riziko úrazu dokonce roste, protože pták je nucený usednout blíže k izolátoru. Nízká účinnost byla u tohoto typu očekávaná. a
  • Použití krytů izolátorů snížilo mortalitu oproti nezabezpečeným sloupům pouze o 50 %, což nelze považovat za dostatečné. Je možné, že i zde se projevil problém s mechanickým selháním. Významná část z dosud instalovaných krytů nebyla totiž řádně upevněna, a buď částečně nebo úplně odpadla a přestala tak plnit ochrannou funkci. Tento typ zabezpečení byl dosud považován za akceptovatelný, očekáván byl tedy výrazně lepší výsledek.
  • Dosedací bidla o délce 120 cm, používaná u konzol typu Pařát, významně snížila mortalitu ptáků. Krátká bidla, používaná u konzoly Delta Variant, naopak snížení mortality nepřinesla.
  • Sloupy odbočovací a rohové (tzn. sloupy, kde linka mění směr) jsou významně nebezpečnější než sloupy v přímém úseku linky.
  • Mortalita je při použití podpěrných izolátorů přibližně trojnásobná oproti izolátorům závěsným. U závěsných izolátorů je však třeba počítat s tím, že mortalita se pravděpodobně bude týkat především velkých (často vzácných) druhů ptáků, kteří jsou schopní trusem zasáhnout vodič pod sebou (tzv. stříkanec může být u větších dravců dlouhý i přes 1 m).
  • K nejnebezpečnějším typům sloupů patří jednoznačně příhradové sloupy s podpěrnými izolátory, zvláště jsou-li použity jako sloupy rohové nebo odbočovací.
  • Mortalita na sloupech bez ochrany a s ochrannými prvky špatně instalovanými nebo poškozenými je v podstatě totožná.
  • Prvkem, který snižuje mortalitu téměř na pětinu, jsou plastové límce, používané na konzolách typu Delta. Jejich problémem je ovšem opět častá poruchovost.
  • V rámci projektu bylo provedeno množství dalších analýz, struktura shromážděných dat umožnila vyhodnotit i kombinace různých prvků. Podrobné výsledky hodnocení bezpečnosti jednotlivých typů sloupů a používaných konstrukcí jsou součástí závěrečné zprávy.

Závěry a jejich využití
Monitoring potvrdil, že jednoznačně nejrizikovější jsou příhradové sloupy s podpěrnými izolátory, zvláště pokud jsou použity jako sloupy rohové nebo odbočovací. Naopak jediným sloupem, kde nebyla zjištěna žádná mortalita, je sloup s konzolou Pařát III s dosedacím bidlem délky 120 cm. AOPK ČR získala díky tomuto projektu poprvé ucelené podklady pro objektivní hodnocení bezpečnosti jednotlivých konstrukcí. Tyto poznatky budou využity pro spolupráci s vývojovými firmami při navrhování nových bezpečných konstrukcí a při hodnocení rizikovosti jednotlivých typů konzol či technických prvků. Získané výsledky poslouží také při přípravě metodických materiálů pro orgány ochrany přírody, které jsou zodpovědné za dodržování zákonných ustanovení k zajištění bezpečnosti ptáků na linkách elektrického vedení.
